Open Shortest Path First (frecuentemente abreviado OSPF) es un protocolo de enrutamiento jerárquico de pasarela interior o IGP (Interior Gateway Protocol), que usa el algoritmo Dijkstra enlace-estado (LSA - Link State Algorithm) para calcular la ruta más corta posible. Usa cost como su medida de métrica. Además, construye una base de datos enlace-estado (link-state database, LSDB) idéntica en todos los enrutadores de la zona.
OSPF es probablemente el tipo de protocolo IGP más utilizado en grandes redes. Puede operar con seguridad usando MD5 para autentificar a sus puntos antes de realizar nuevas rutas y antes de aceptar avisos de enlace-estado. Como sucesor natural de RIP, acepta VLSM o sin clases CIDR desde su inicio. A lo largo del tiempo, se han ido creando nuevas versiones, como OSPFv3 que soporta IPv6 o como las extensiones multidifusión para OSPF (MOSPF), aunque no están demasiado extendidas. OSPF puede "etiquetar" rutas y propagar esas etiquetas por otras rutas.
Una red OSPF se puede descomponer en regiones (áreas) más pequeñas. Hay un área especial llamada área backbone que forma la parte central de la red y donde hay otras áreas conectadas a ella. Las rutas entre diferentes áreas circulan siempre por el backbone, por lo tanto todas las áreas deben conectar con el backbone. Si no es posible hacer una conexión directa con el backbone, se puede hacer un enlace virtual entre redes.
Los encaminadores (o Routers) en el mismo dominio de multidifusión o en el extremo de un enlace punto-a-punto forman enlaces cuando se descubren los unos a los otros. En un segmento de red Ethernet los encaminadores eligen a un encaminador designado (Designated Router, DR) y un encaminador designado secundario (Backup Designated Router, BDR) que actúan como hubs para reducir el tráfico entre los diferentes encaminadores. OSPF puede usar tanto multidifusiones como unidifusiones para enviar paquetes de bienvenida y actualizaciones de enlace-estado. Las direcciones de multidifusiones usadas son 224.0.0.5 y 224.0.0.6. Al contrario que RIP o BGP, OSPF no usa ni TCP ni UDP, sino que usa IP directamente, mediante el protocolo IP 89.
OSPF es probablemente el tipo de protocolo IGP más utilizado en grandes redes. Puede operar con seguridad usando MD5 para autentificar a sus puntos antes de realizar nuevas rutas y antes de aceptar avisos de enlace-estado. Como sucesor natural de RIP, acepta VLSM o sin clases CIDR desde su inicio. A lo largo del tiempo, se han ido creando nuevas versiones, como OSPFv3 que soporta IPv6 o como las extensiones multidifusión para OSPF (MOSPF), aunque no están demasiado extendidas. OSPF puede "etiquetar" rutas y propagar esas etiquetas por otras rutas.
Una red OSPF se puede descomponer en regiones (áreas) más pequeñas. Hay un área especial llamada área backbone que forma la parte central de la red y donde hay otras áreas conectadas a ella. Las rutas entre diferentes áreas circulan siempre por el backbone, por lo tanto todas las áreas deben conectar con el backbone. Si no es posible hacer una conexión directa con el backbone, se puede hacer un enlace virtual entre redes.
Los encaminadores (o Routers) en el mismo dominio de multidifusión o en el extremo de un enlace punto-a-punto forman enlaces cuando se descubren los unos a los otros. En un segmento de red Ethernet los encaminadores eligen a un encaminador designado (Designated Router, DR) y un encaminador designado secundario (Backup Designated Router, BDR) que actúan como hubs para reducir el tráfico entre los diferentes encaminadores. OSPF puede usar tanto multidifusiones como unidifusiones para enviar paquetes de bienvenida y actualizaciones de enlace-estado. Las direcciones de multidifusiones usadas son 224.0.0.5 y 224.0.0.6. Al contrario que RIP o BGP, OSPF no usa ni TCP ni UDP, sino que usa IP directamente, mediante el protocolo IP 89.
OBJETIVO DE LA PRACTICA
Configurar una red mediante el protocolo OSPF
MATERIAL
Configurar una red mediante el protocolo OSPF
MATERIAL
- Laptop
- Cable rolado
- Cable cruzado
- Cable serial
- Interfaz Cable Serial-USB
- Router cisco 2500
- Configurar la red segun se muestra en diagrama anterior
- Verificar conectividad mediante ping
- Habilitar OSPF de Area 0
- Verificar el anuncio de las redes mediante "show ip route"
- Verificar Status del OSPF
Configuracion de la red mediante los metodos ya conocidos:
.JPG)
Configurar IP correspondiente en equipo de computo.JPG)
Verificacion de conectividad entre los equipos:.JPG)
Configuracion del OSPF:.JPG)
Verificamos el estado del OSPF mediante el comando "show ip ospf".JPG)

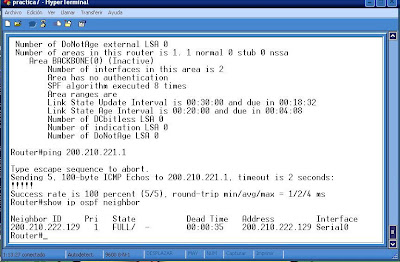

Ahora usamos el comando "show ip ospf neighbor".JPG)
Siguiente utilizamos el comando "show ip route interface".JPG)
Por ultimo utilizamos "show ip route".JPG)
Mediante los anteriores comandos se muesta todos los tablas y configuraciones que adquiere el OSPF
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.bmp)
.bmp)
.bmp)
.bmp)
.bmp)
Siquiente iniciamos la configuracion correspondiente a la nueva conexion para lo cual utilizamos la aplicacion Hyperterminal de windows.bmp)
Seleccionamos la configuracion requerida para establecer comunicacion, tal y como se muestra en la imagen:.bmp)
Al momento de establecer la coneccion el router nos muestra en la pantalla de la Hyperterminal el menu de consola, el cual tras analizarlo con detalle, nos mostro las acciones y configuraciones posibles para el router: .bmp)
Menu Principal:.bmp)
Configuraciones de Consola:.bmp)
Configuraciones del Sistema:.bmp)
